U型玻璃設計師手冊
2018-04-08
來自美國的30X40工作室的Eric從設計師的角度看U型玻璃，詳述U型玻璃的特點以及設計中的常見問題。
優酷視頻連結：
https://v.youku.com/v_show/id_XMzQyMDgyNjUxMg==.html
騰迅視頻連結：
https://v.qq.com/x/page/c3514igoywh.html
引言
商業和工業項目通常都能夠為家裝設計提供很多素材，尤其是材料方面的素材。U型玻璃就是一種很好的材料。這種材料很堅固，並且能夠為家裝設計帶來柔和的光線(xiàn )和舒適的感覺。與傳統的平板比較起來，U型玻璃外觀簡潔美觀。然而它潛在的複雜性可以在設計上帶來各種變化。
U型玻璃介紹
U型玻璃源於歐洲，在過去的30年已廣泛的應用於商業建築。總的來說，這種一種立體的、熔鑄成型、透明的條狀材料，因為截面類似英文字母“U”而得名。在建築術語上，稱之為槽型。在同時需要自然的散射光和保證室內隱私的場合，是U型玻璃最典型的應用。
U型玻璃尺寸規格與安裝結構(gòu )

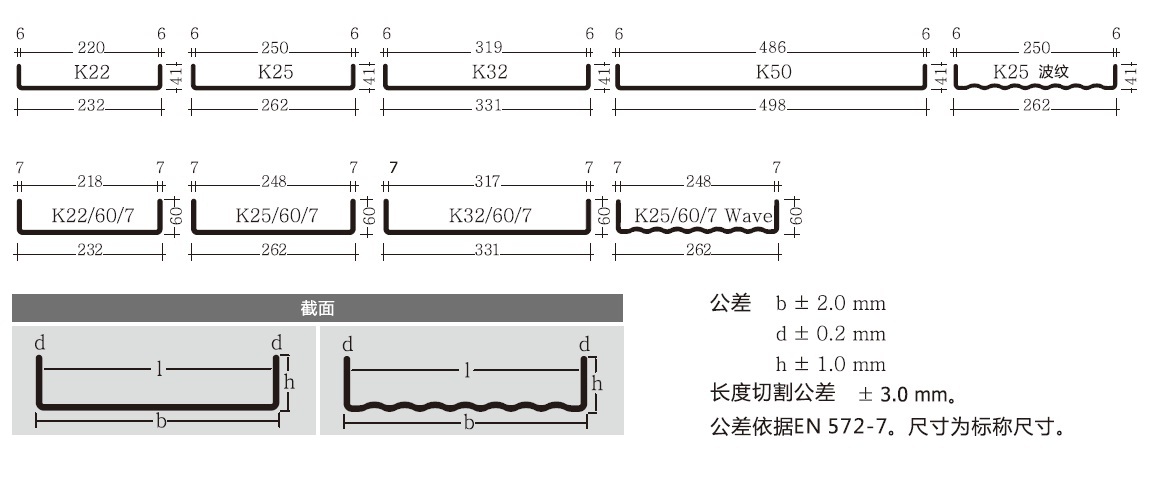

玻璃的槽寬一般在22-50cm，6cm深，高度可達到7m。玻璃不需要額外的水平支撐，就可以承受自身的重量。U型玻璃一般是水平安裝。條狀的玻璃會給外立面一種燈芯絨布料或者細條紋布料的效果。與傳統的浮法玻璃不一樣，U型玻璃在外立面內部構(gòu )建了一個隔層，這是加入隔熱材料的理想結構(gòu )。
U型玻璃成分

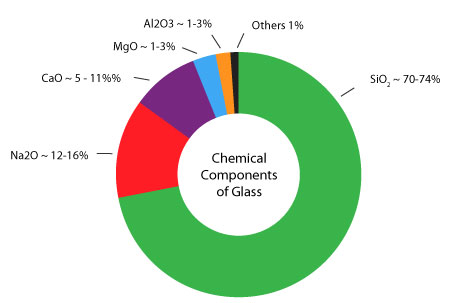

基本成分是石灰石、純鹼和石英砂，但是跟其他大部分玻璃不一樣，U型玻璃的成分中還含有回收的玻璃。實際上，60%的原材料來自回收料。有一些來自終端用戶的廢品回收，有一些來自U型玻璃的生產廠家。U型玻璃是原材料經過一個特殊的玻璃窯爐熔化後，抽拉出一條7mm厚的帶狀熔化玻璃而生產出來的，然後再經過冷卻，並小心的切割成客戶所需要的長度。
U型玻璃應用
在U型玻璃的眾多應用中，最典型的應用就是同時需要自然光照和隱私的場合。例如：需要隱私又想得到自然光照的沐浴空間、工作區域、書房或者工作室，等等這些需要散射光的空間。
- 藝術展示和畫館：U型玻璃的UV紫外線(xiàn )鍍膜，可以讓自然光和藝術品共處。
- 地標性建築同時需要大量光照和美觀
- 需要太陽光加熱的裝飾牆
- 欄杆、隔斷和屏風
- 以及任何需要散射的、無眩光的空間
博物館級的日光

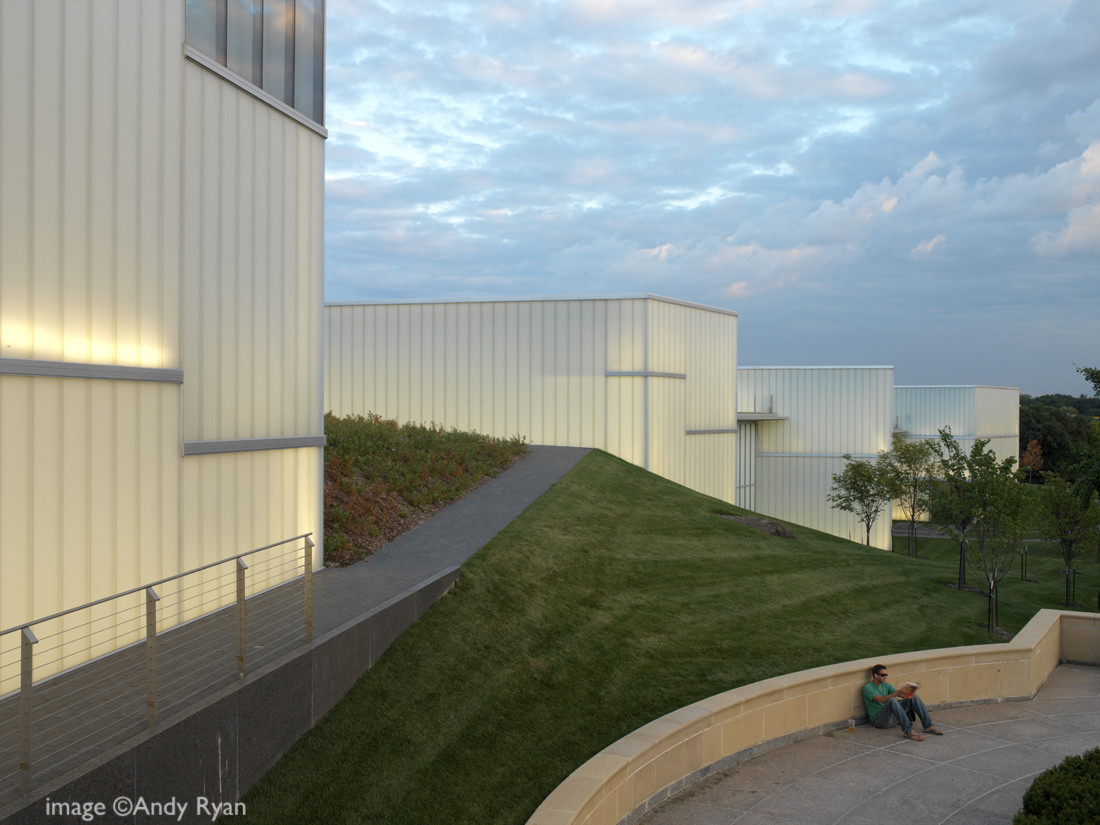

基於它的製造工藝，半透明的U型玻璃為室內空間提供了均勻分布的散射光，而不會帶來陰影區或者亮區。實際上，Steven Hall之所以在堪薩斯市的尼爾森阿特金斯藝術博物館選擇使用U型玻璃，主要的原因就是因為U型玻璃的光照特性。博物館的外立面幾乎全部選用U型玻璃。Hal他創構(gòu )建一些列的透鏡，從而讓日光可以進入一些陰暗的角落。在外牆的U型玻璃上經過特殊處理，可以防止有害的UV紫外線(xiàn )進入室內，並且保證了均勻的散射光可以自然的照亮藝術品。這種無眩光的自然光線(xiàn )還特別適合應用在家庭住所
U型玻璃外部安裝

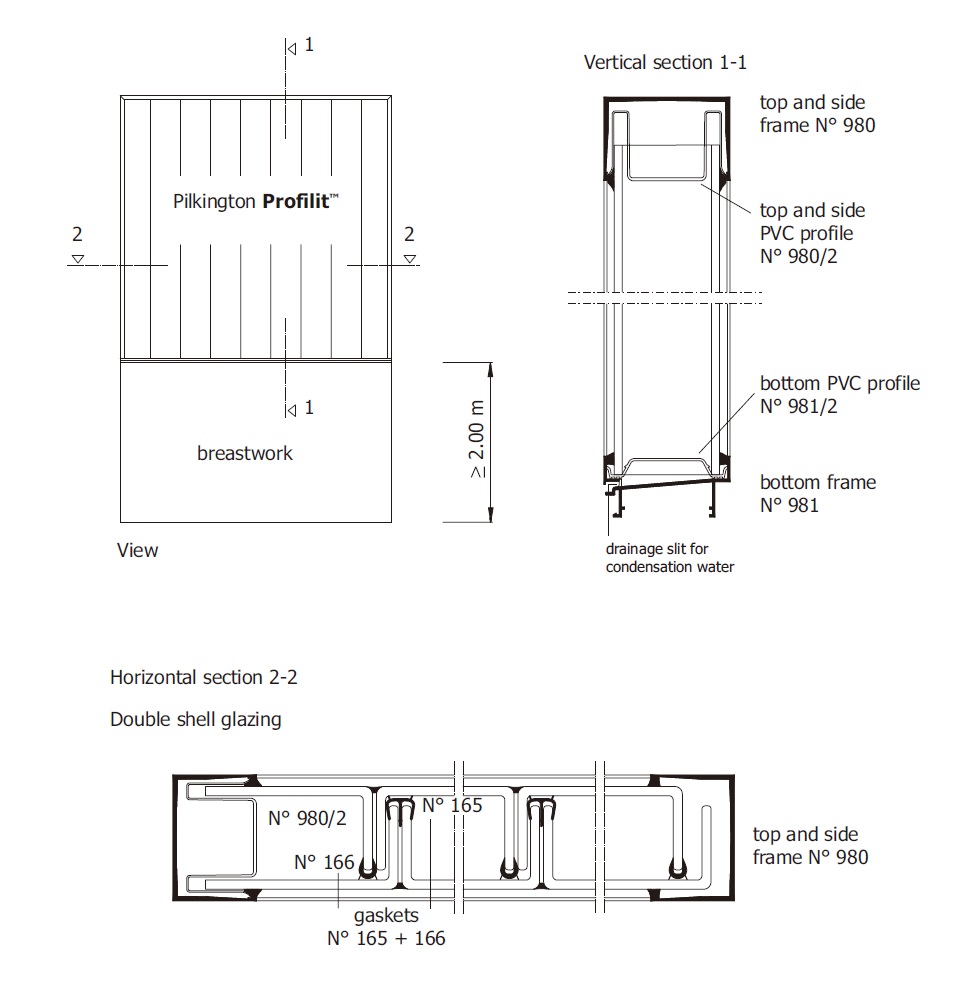

因為這是一種靈活的材料，U型玻璃室內室外均可使用。對於外部使用，典型的安裝是一面朝內一面朝外雙層對扣安裝。一般的平板玻璃安裝的瓶頸是玻璃尺寸和跨度，而U型玻璃由於自身結構(gòu )的特點，不受這些因素限制。U型玻璃在垂直安裝的場合可以高達7m，這比一般的2層樓還要高。水平安裝可以無間斷的寬達500英尺。U型玻璃甚至可以讓整座建築物的外牆都由玻璃構(gòu )建。對於外部安裝，U型玻璃的邊緣通過鋁合金或者鋼鐵邊框嵌入到建築上。
建築行業一般稱之為鋪面系統或者幕牆系統。框架用於固定玻璃上邊緣、下邊緣以及兩側。框架的作用是防止雨水入侵，並且將之引導(dǎo )到外牆。

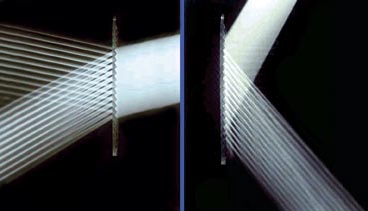

對於水平安裝來說，只要玻璃選型適當。則可以以獨特的方式捕獲陽光。其中一家U型玻璃供應商開發了一種叫做“稜鏡太陽”的產品，上面有很深的V型稜鏡凹槽，凹槽的角度設計的剛好可以讓冬天的低角度太陽輻射進入建築。同時，可以阻隔夏天高角度太陽光線(xiàn )。

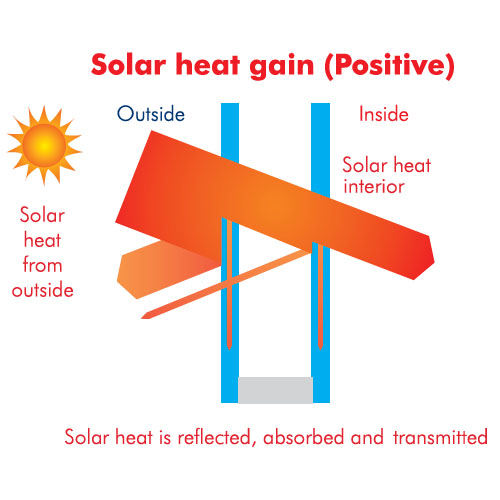

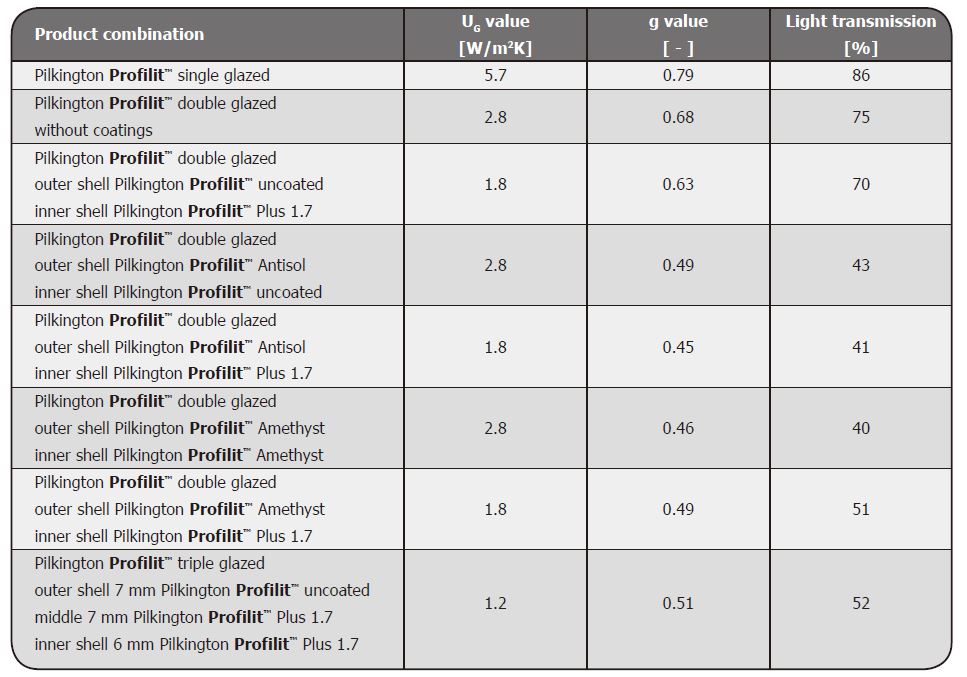

一般的標準玻璃的隔熱係數比較低，一般R值在2左右。因此對於所有外牆玻璃來說提升熱力學特性是很有必要的。有幾種方法可以實現，在玻璃表層鍍膜是一種很好的方法。選用鍍膜玻璃，可以達到不同的效果。既可以把熱量反射回建築物內，也可以減少建築物因為吸收太陽光而產生的熱量。半透明的玻璃本身就具有遮擋的效果。它可以減少午後太陽進入建築物的強度。
提升熱力學特性的另外一個更有效的方法是在U型玻璃之間加裝一種半透明的散射光隔熱材料。通過這種方式，R值可以達到5。這種材料還能輔助光線(xiàn )散射、限制熱傳導(dǎo )、限制聲音傳導(dǎo )並且減緩水汽傳導(dǎo )。
U型玻璃內部安裝
可以承受自重的槽型條狀特性意味著——這種玻璃在室內應用中可具有豐富的表達力。多種可選的表面花紋和顏色，使U玻成為體驗式室內設計的理想素材。
這個空間的U型玻璃透明垂直安裝，用於隔斷樓梯。無論換成其它任何玻璃安裝都需要中間有支撐結構(gòu )從中間截斷，但是槽型的結構(gòu )加之玻璃的厚度卻可以無邊框安裝。
隔熱材料可以用於室內的雙片安裝中，從而增加玻璃隔牆的隔音性和散射性。

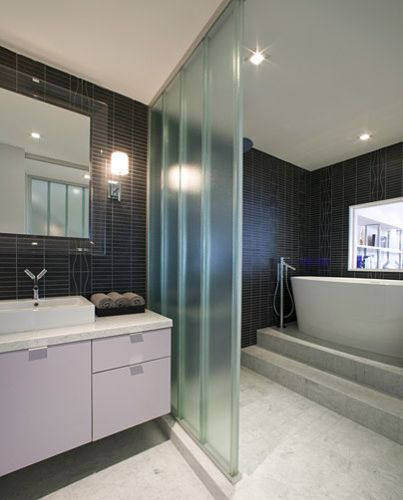

這裡自立的隔斷，把沐浴區域跟盥洗臺隔開。U型玻璃不需要特別的表面處理，只需要為浴室使用而鋼化就可以了。
內部的隔斷讓我們可以重新思考玻璃材質的隔斷、一直以來玻璃都被認為是一種平面材料，而曲面安裝都不會被考慮在內。U型玻璃單片寬度小，因此玻璃之間可以互扣並且順延這曲面排布。U型玻璃的上花紋隨視角的變化很細微，但是很微妙，因此玻璃如果用作樓梯扶手的場合。當行人經過時，玻璃紋理會發生變化。
U型玻璃顏色
為了幫助玻璃降低熔點，標準的玻璃含有鐵，這同時也給玻璃帶來了綠色。如果你再希望使用透明無色的玻璃，你可以要求使用低鐵玻璃。在需要顏色控制項目，你也可以考慮著色玻璃。
U型玻璃花紋

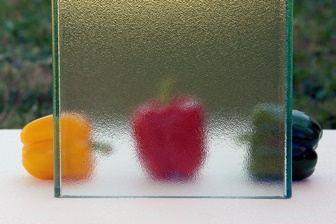

每個廠家都提供幾種花紋可供選擇，他們都有自己命名體系。標準的花紋一般都是凹凸或者橘子皮的表面。
- 布紋：像網格的形狀。
- 細條紋：細條紋的形狀。

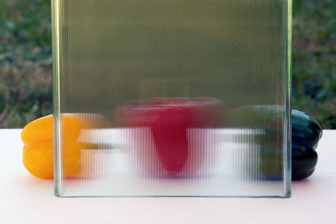

- 大條紋：具有圓角的大條形。

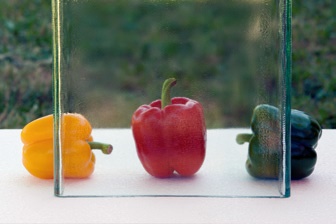

- 無花紋：因為玻璃是熔鑄而不是浮法玻璃，所以它不會完全透明。

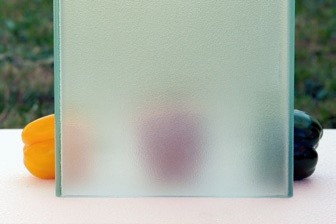

- 噴砂：表面呈霧狀，散射性更高。玻璃的透明度可以通過噴砂來控制，酸蝕是一個比噴砂經濟的選擇，而效果類似。
U型玻璃可持續
生產標準的玻璃本身是一個高度耗能的工藝，但是如果使用碎玻璃作為原材料，跟使用原材料比，只會消耗一半的能源。U型玻璃含有60%回收料，其中20%來自工廠的廢料，40%來自消費端的回收。U型玻璃在幾個方面對環境有貢獻：因為它的高回收利用率和對日光的利用。需要提到的是，U型玻璃的工廠位於歐洲，這意味著，把玻璃運到歐洲之外（這裡指美國）會增加對本身就很高的碳足跡。
U型玻璃太陽熱增益
除了玻璃自身，在設計時還需要為太陽熱增益計劃好。在北半球，朝南面和朝西面可能會過熱，內部和外部的遮陽設施以及適當的通風系統需要進行考慮。

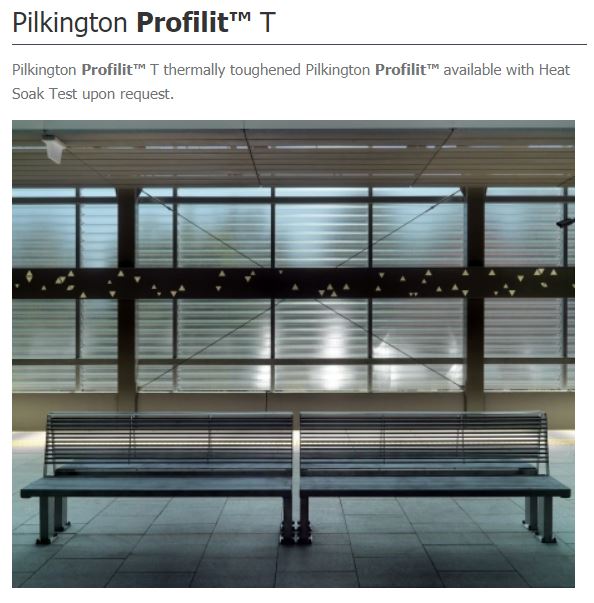

風暴
對於風暴易發的區域，皮爾金頓提供了風暴等級的玻璃安裝系統。
U型玻璃風載

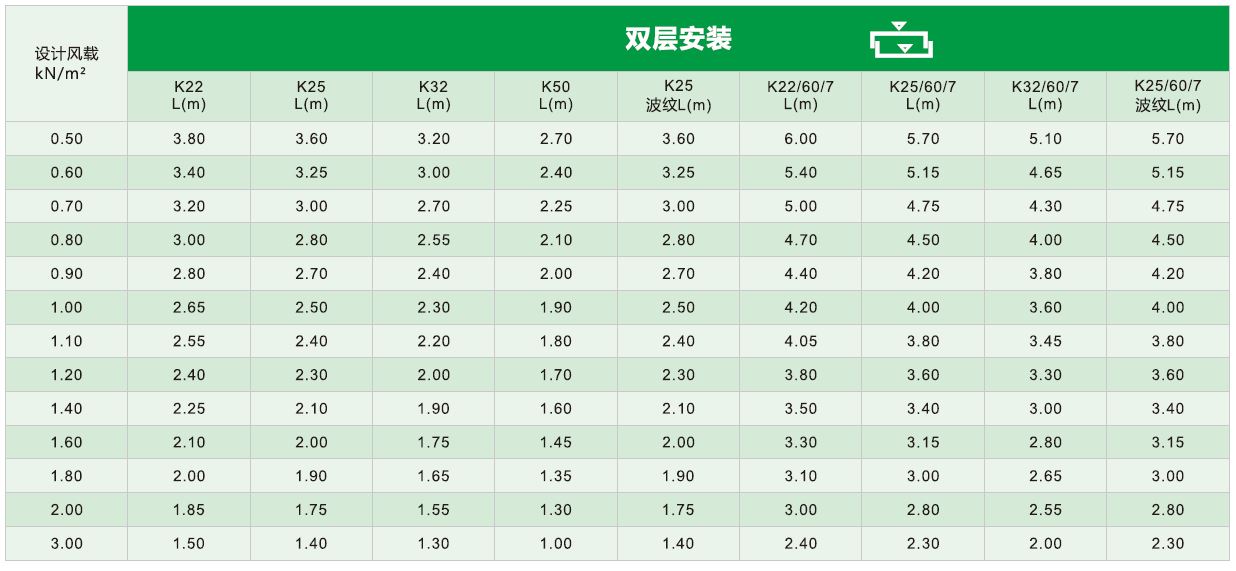

對於玻璃的跨度和相關的風載需要單獨考慮，需要最好找一個好的工程師來協助你的設計。
U型玻璃價格
基於廣泛的可選性，和配置，造價很難量化。一個較好的估價是：比普通牆體高出20%造價。雙層的鋼化外牆系統材料造價在65-75美金/平方尺寸（5100元/平方米）。單層的U型玻璃幕牆造價是雙層的一半。當然，最終造價還是要看最後的配置。增加隔熱材料需要另外的14~20美金/平方（1300元/平方米）。
這當然不是裝飾家庭外牆的最便宜方案，但是這些前期的直出可以被其它因素抵消，比如說增加的光照可以減少人工光照的投入。更不用說自然光照在生活中帶來的無形的好處了。因為玻璃自身的散射特點，它還能減少窗簾、遮擋的需求。玻璃外牆意味著基本不需要維護花銷
美國U型玻璃廠家
在美國有兩家主要的分銷商。Bendheim牆體系統：分銷Lamberts公司的Linit玻璃。TGP：分銷皮爾金頓的Profilit玻璃。每個廠家都有自己一套玻璃安裝系統把玻璃固定在框架內，也擁有自己的表面處理、顏色和花紋。
就像我之前提及到的一樣，這種材料在歐洲有超過30年的生產史，這些廠家有專業的知識和經驗來幫助你作出最好的設計。
他們在美國有庫存，但是特殊的訂單需要一個更長的交期，一般來說12周或者更長。
U型玻璃優點
- 自然光：它減少了人工光照
- 隱私：讓光線(xiàn )透入隱私空間
- 結構(gòu )：自立、無間斷的跨度，沒有支撐打斷
- R值：只要使用了正確的鍍膜和隔熱材料，R值比一般玻璃高得多
- 基本不需要維護
U型玻璃缺點
- 造價高，比一般牆體造價高出20%，
- 比一般牆體的隔熱性差
- 碳足跡比較大因為要從歐洲運輸到美國
- 製造過程中能耗高
- 太陽熱增益管理—對於大面積使用需要小心設計
