阿普爾頓U型玻璃水平安裝節點圖
2019-02-15
 | 阿普爾頓U型玻璃水平安裝節點圖（PDF版） |
| 阿普爾頓U型玻璃水平安裝節點圖（CAD版） |
U型玻璃水平安裝（horizontal installation）不太常見，也屬於阿普爾頓U型玻璃的標準安裝方式。

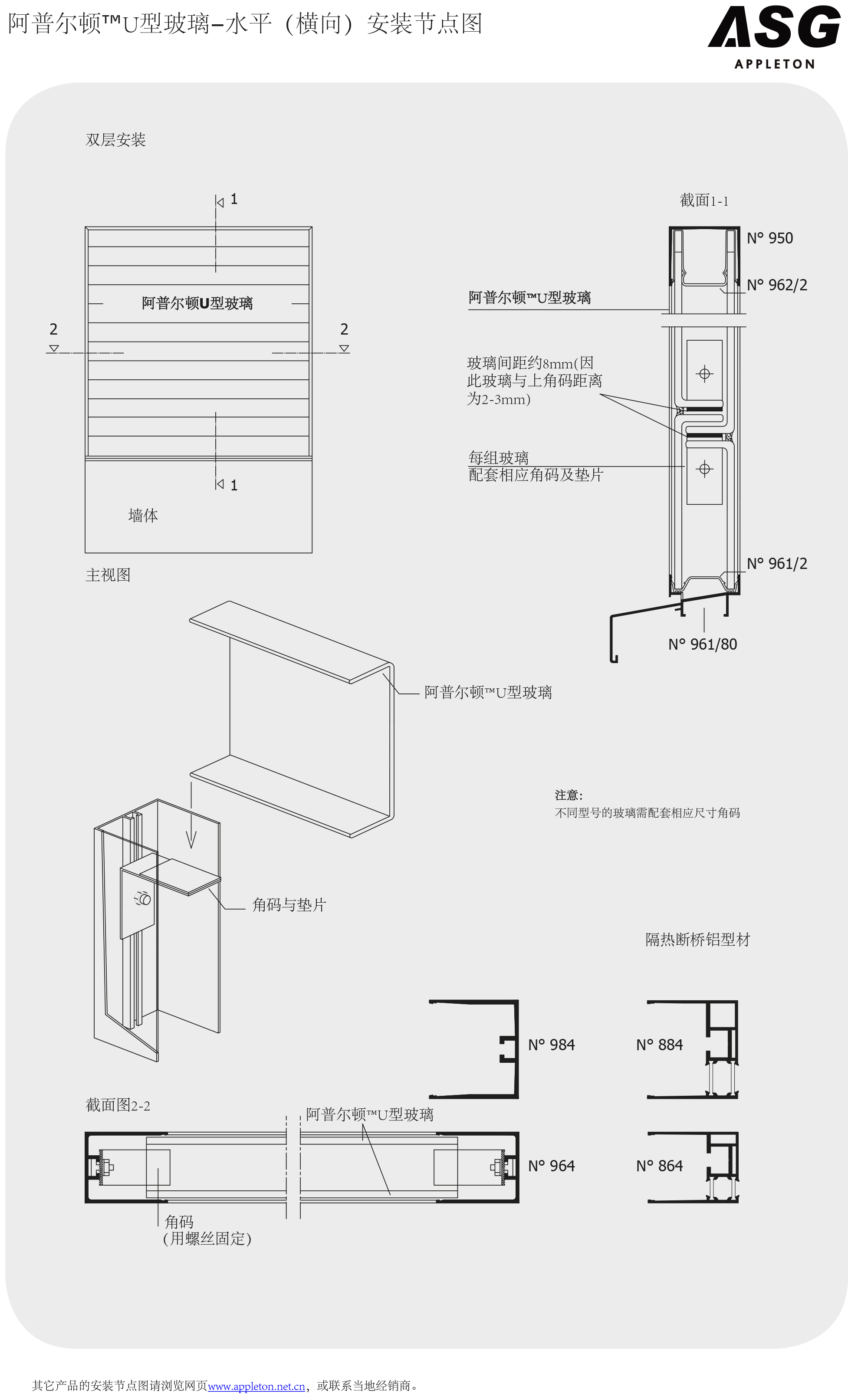

以下PDF展現了水平（橫向）安裝的方式，分為單層安裝和雙層安裝。因為需要安裝角碼及墊片，玻璃玻璃間隙均為8mm（而非豎直安裝的3mm）。角碼需要根據玻璃尺寸定製。

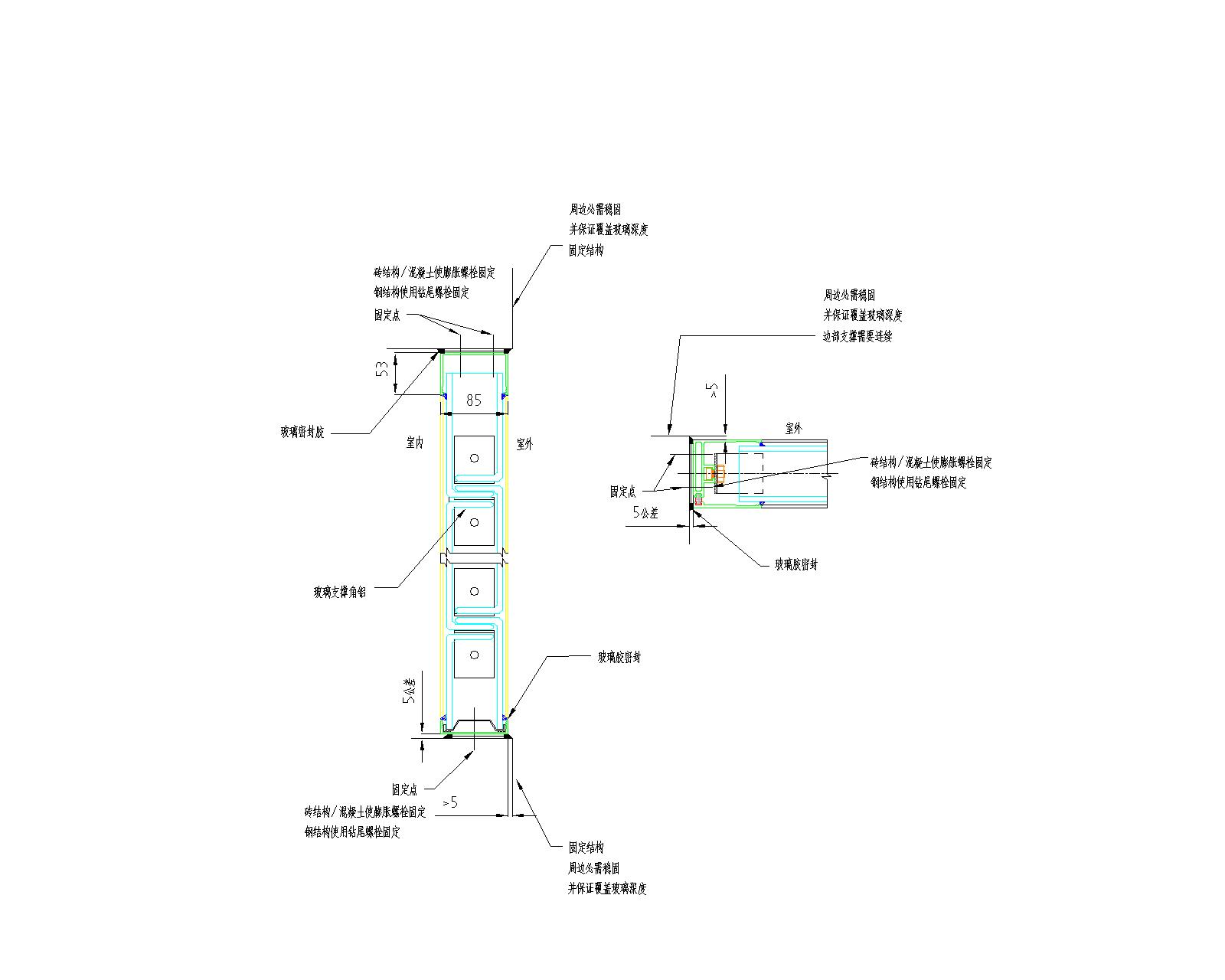

CAD版以雙層安裝為例，包含了安裝的大量細節。CAD版以雙層安裝為例，包含了安裝的大量細節。
