阿普爾頓U型玻璃豎直安裝節點圖
2018-04-13
 | 阿普爾頓U型玻璃豎直安裝圖（PDF版） |
| 阿普爾頓U型玻璃豎直安裝圖（CAD版） |
U型玻璃豎直安裝（vertical installation）為最常見安裝，是阿普爾頓U型玻璃的標準安裝方式。

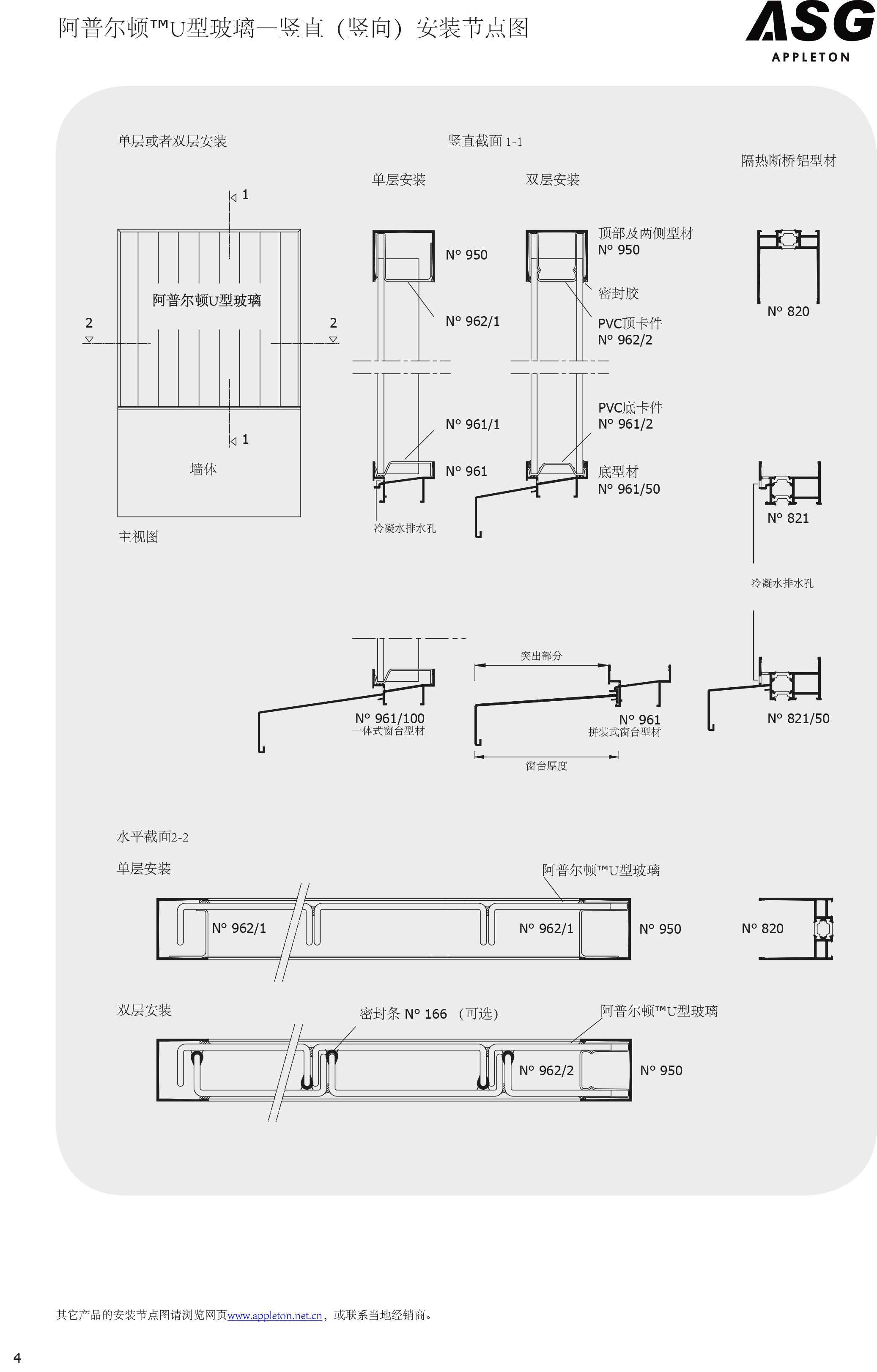

以下PDF展現了豎直安裝的方式，分為單層安裝和雙層安裝。單層安裝和雙層安裝的玻璃玻璃間隙均為3mm，單層安裝與雙層安裝的PVC卡件有所區別。
CAD版以雙層安裝為例，包含了安裝的大量細節。其中分為下型材排水與非排水兩種情況。
